[Tuto] Comment remplacer l’écran de son iPhone 4

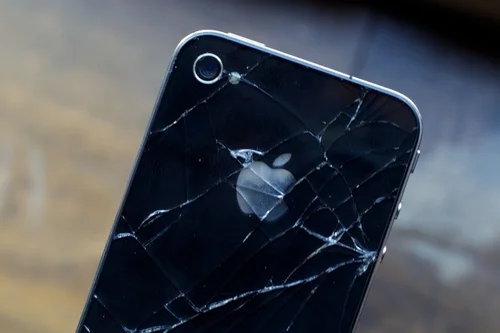

Comme personne n’est à l’abri d’une maladresse et que l’écran Retina de l’iPhone 4 est fragile , voici un tuto pour remplacer l’écran de son iPhone 4.

Alors cela peut vous paraitre complexe mais avec de la patience et en suivant ce guide pas à pas , vous gagnerez de l’argent à faire vous-même le remplacement de l’écran de votre smartphone dont le tarif n’est pas excessif.

Pour remplacer l’écran de votre iPhone 4 , il vous faut :

  • un tournevis Pentalobe
  • un tournevis plat
  • une spatule en plastique pour faire levier
  • un écran iPhone 4 noir ou un écran iPhone 4 blanc disponible sur le site MoniPomme à 39,99€ (code promo 15% en fin d’article )

Conseil : Notez bien l’emplacement de chaque vis , il y a des longueurs différentes !

Tuto : remplacer son écran iPhone 4

  • retirer la carte sim et son support de l’iPhone
  • Retirer les 2 vis cruciforme Phillips ou Pentalobe (suivant l’ancienneté de votre iPhone 4)

remplacement écran iphone 4 -1

  • Faites glisser vers le haut le panneau arrière de l’iPhone et retirez-le

remplacement écran iphone 4 -2

  • Retirer la vis Phillips 2,5 mm de fixation du connecteur de la batterie (il peut y avoir 2 vis selon certains modèles) et soulevez le connecteur délicatement

remplacement écran iphone 4 -3

  • Soulevez et retirez la batterie à l’aide de l’onglet en plastique : il y a de la colle , tirez progressivement 😉

remplacement écran iphone 4 -4

  • Retirer les deux vis suivantes qui maintiennent le couvercle en acier :
    • vis Phillips 1,2 mm
    • vis Phillips 1,6 mm

    remplacement écran iphone 4 -5

  • Soulevez délicatement le connecteur de la carte mère : prenez soin de cette prise qui peut se déchirer

remplacement écran iphone 4 -6

  • Soulever le connecteur de l’antenne inférieur de son support sur la carte logique

remplacement écran iphone 4 -7

  • Retirer la vis Phillips 1,9 mm

remplacement écran iphone 4 -8

  • Retirer les cinq vis de fixation autour de l’antenne Wifi
    • vis Phillips 2,3 mm
    • 2 x vis Phillips 1,6 mm
    • vis Phillips 1,4 mm
    • vis Phillips 4,8 mm

Conseil : lors du remontage commencez par la vis de 4,8 mm puis la 2,3 mm pour éviter de la placer ailleurs et d’endommager l’écran LCD !

remplacement écran iphone 4 -10

  • Soulever légèrement l’antenne Wi-fi sur les bords

Conseil : lors du remontage dégraissez bien l’antenne Wifi pour ne pas avoir d’interférence.

remplacement écran iphone 4 -9

  • Soulever la prise de l’appareil photo et retirer la caméra arrière

remplacement écran iphone 4 -11

  • Retirer l’autocollant blanc (témoin d’humidité )
  • Retirer la vis Phillips 2,4 mm qui retient la languette en plastique

remplacement écran iphone 4 -12

  • Détacher délicatement les 5 connecteurs de la carte mère

remplacement écran iphone 4 -13

  • Utiliser un petit tournevis plat pour retirer le bras de maintien près de la prise casque

remplacement écran iphone 4 -14

  • Retirer délicatement la carte mère de l’iPhone 4 en prenant soin de ne pas endommager la broche marquée en rouge

remplacer écran iphone 4

  • Retirer la vis 2,4 mm maintenant le haut-parleur et enlevez-le

remplacer écran iphone 4-1

  • Retirer les deux vis de fixation du vibreur :
    • vis Phillips 6 mm
    • vis Phillips 1,4 mm
  • Déposer le vibreur

remplacer écran iphone 4-2

  • Retirer la vis Phillips 1,5 mm à côté de la prise casque

remplacer écran iphone 4-3

  • Retirer les 3 vis de 1,5 mm des boutons de volume de l’iPhone, conserver les rondelles !

remplacer écran iphone 4-4

  • Retirer la vis de 1,5 mm près du microphone

remplacer écran iphone 4-5

  • Retirer les vis de 1,5 mm restantes à proximité de la nappe du connecteur du dock côté carte Sim

remplacer écran iphone 4-6

  • Insérer une spatule en plastique pour soulever délicatement la vitre et retirer l’ensemble constituant l’écran de l’iPhone 4

Conseil : attention au bouton Home qui peut rester coller et être endommagé

remplacer écran iphone 4-7

Félicitations, vous venez de déposer l’écran de votre iPhone 4 , pour procéder au remontage il vous suffit de suive ce tuto à l’envers.

Si vous ne vous sentez pas capable d’effectuer le remplacement de votre écran , vous pouvez envoyer votre smartphone au service réparation iPhone du site MoniPomme.

Vous pouvez bénéficier de 15% de réduction sur le prix de l’écran iphone 4 avec le code Promo INFOIDEVICE4 (code valable jusqu’au 4 février 2013)
